YRT軸承

作者：發布時間：2016-02-20 瀏覽次數：4667

打印收藏關閉

　　特點：軸向/徑向軸承YRT
　　YRT軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和銑刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。
　　軸承特點：
　　1、高精度：精度可達到P4、P2級；
　　2、高剛性：該系列軸承均帶有預載荷；
　　3、高承載：可承受軸向載荷、徑向載荷、傾覆載荷。
　　4、高轉速：YRTS系列軸承可應用于轉速較高的工作場合。
　　適用范圍：被廣泛應用于精密回轉臺立式磨床、分度頭、滾齒機、銑齒機工件軸等精密裝置。

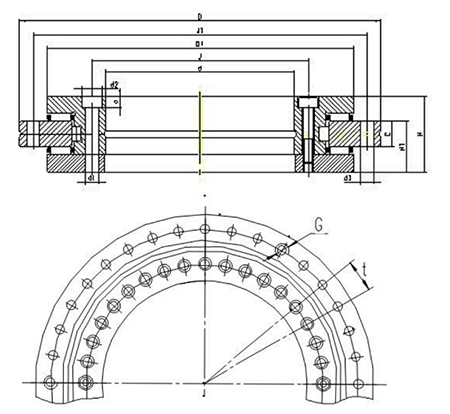

	外形尺寸boundary dimensions								固定孔 fixing holes
軸承代號bearing type	外形尺寸boundary dimensions								固定孔 fixing holes
(點擊下列型號查看產品詳情)	d	D	H	H1	C	D1	J	J1	內圈inner ring				外圈outer ring
	單位unit: mm								d1	d2	a	數量 quantity	d3	數量quantity
	單位unit: mm								mm			數量 quantity	mm	數量quantity
YRT50	50	126	30	20	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	34	800	680	830	14	20	13	46	14	42
YRT850	850	1095	124	80.5	37	1018	890	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	52	1410	1240	1445	18.5	26	17	66	18.5	66

YRT 轉臺軸承
軸承代號 bearing type	外形尺寸 boundary dimensions									軸向跳動和徑向跳動 (μ m)radial runout and axial runout
	d			D			H	H1
	公稱尺寸 Nominal dimension	上偏差 high	下偏差 low	公稱尺寸 Nominal dimension	上偏差 high	下偏差 low	公稱尺寸 Nominal dimension	公稱尺寸	偏差 Deviation
	公稱尺寸 Nominal dimension	上偏差 high	下偏差 low	公稱尺寸 Nominal dimension	上偏差 high	下偏差 low	公稱尺寸 Nominal dimension	Nominal dimension	偏差 Deviation
	單位: mm
YRT50	50	0	-0.008	126	0	-0.011	30	20	± 0.125	2
YRT80	80	0	-0.009	146	0	-0.011	35	23.35	± 0.15	3
YRT100	100	0	-0.01	185	0	-0.015	38	25	± 0.175	3
YRT120	120	0	-0.01	210	0	-0.015	40	26	± 0.175	3
YRT150	150	0	-0.013	240	0	-0.015	40	26	± 0.175	3
YRT180	180	0	-0.013	280	0	-0.018	43	29	± 0.175	4
YRT200	200	0	-0.015	300	0	-0.018	45	30	± 0.175	4
YRT260	260	0	-0.018	385	0	-0.02	55	36.5	± 0.2	6
YRT325	325	0	-0.023	450	0	-0.023	60	40	± 0.2	6
YRT395	395	0	-0.023	525	0	-0.028	65	42.5	± 0.2	6
YRT460	460	0	-0.023	600	0	-0.028	70	46	± 0.225	6
YRT580	580	0	-0.025	750	0	-0.035	90	60	± 0.25	10
YRT650	650	0	-0.038	870	0	-0.05	122	78	± 0.25	10
YRT850	850	0	-0.05	1095	0	-0.063	124	80.5	± 0.3	12
YRT950	950	0	-0.05	1200	0	-0.063	132	86	± 0.3	12
YRT1030	1030	0	-0.072	1300	0	-0.08	145	92.5	± 0.4	15
YRT1200	1200	0	-0.075	1490	0	-0.085	164	108	± 0.3	15

軸承代號bearing type	固定螺釘數量Number of retaining screws	螺紋拔取孔Extraction thread hole		節距 1) Number of pitches X angle of pitches	螺釘擰緊力矩Screw tightening torque	基本額定載荷Basic load rating				極限轉速Limiting speed	軸承摩擦力矩3)Bearing frictional torque
						軸向axial		徑向radial
						動dynamic load	靜static load	動dynamic load	靜static load
					MA2)	Ca	Coa	Cr	Coa	脂grease
		G	數量quantity	數量* t	Nm	KN				r/min	Nm
		G	數量quantity	quantity	Nm	KN				r/min	Nm
YRT50	2	-	-	12* 30°	8.5	38	158	28.5	49.5	440	2.5
YRT80	2	-	-	12* 30°	8.5	56	255	42.5	100	530	3
YRT100	2	M5	3	18* 20°	8.5	76.5	415	47.5	120	430	3
YRT120	2	M8	3	24* 15°	14	102	540	52	143	340	7
YRT150	2	M8	3	36* 10°	14	112	630	56	170	320	10
YRT180	2	M8	3	48* 7.5°	14	118	710	69.5	200	280	12
YRT200	2	M8	3	48* 7.5°	14	120	765	81.5	220	260	14
YRT260	2	M12	3	36* 10°	34	160	1060	93	290	200	20
YRT325	2	M12	3	36* 10°	34	275	1930	120	345	170	40
YRT395	2	M12	3	48* 7.5°	34	300	2280	186	655	140	55
YRT460	2	M12	3	48* 7.5°	34	355	2800	200	765	120	70
YRT580	2	M12	6	48* 7.5°	68	490	4250	228	965	80	140
YRT650	2	M12	6	48* 7.5°	116	1040	8000	490	1800	65	200
YRT850	3	M16	6	60* 6°	284	1000	8650	455	1730	50	300
YRT950	3	M16	6	60* 6°	284	1290	11400	530	2040	40	600
YRT1030	6	M16	6	72* 5°	284	1380	12000	620	2650	35	800
YRT1200	6	M16	6	72* 5°	300	1435	12850	745	2800	25	1000

本文是【http://www.bjhengweiwuliu.com 洛陽華納精密軸承科技有限公司】原創，轉載時請務必以鏈接形式注明作者和出處
