交叉滾子軸承 交叉滾子軸承又叫十字交叉滾子軸承，滾動體一般采用圓柱滾子或者圓錐滾子在單一的滾道上十字交叉相互排列，滾子與滾子之間通過保持器或者隔離塊間隔，其具有較高的旋轉精度、較大的承載能力、較小的外形尺寸及較高的旋轉速度和剛性，具有廣泛的用途及其他軸承無法比擬的優越性。這種十字交叉布置滾子的結構使得單個軸承就可以承受軸向載荷、徑向載荷和傾覆力矩等各方面的載荷，與傳統結構軸承相比，剛性提高3~4倍，同時，該系列軸承的外形尺寸被***大限度的小型化，超薄的結構是接近極限的小型化尺寸，并且具有高剛性，所以***適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、轉塔、醫療儀器等應用場合。交叉圓錐滾子軸承采用大錐角和錐形幾何設計使軸承總體有效跨距更大，同時也能節省空間，節約材料成本。因此，交叉圓錐滾子軸承具有更高的抗傾覆力矩能力，更高的旋轉精度和極限轉速，是高速立車、立式鏜床、立式磨床等機床轉臺用軸承的理想選擇。 RU系列交叉圓柱滾子軸承，由于外圈和內圈都有安裝孔，安裝時不需要固定法蘭和支撐座。另外，由于外圈和內圈均為整體結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉的場合。

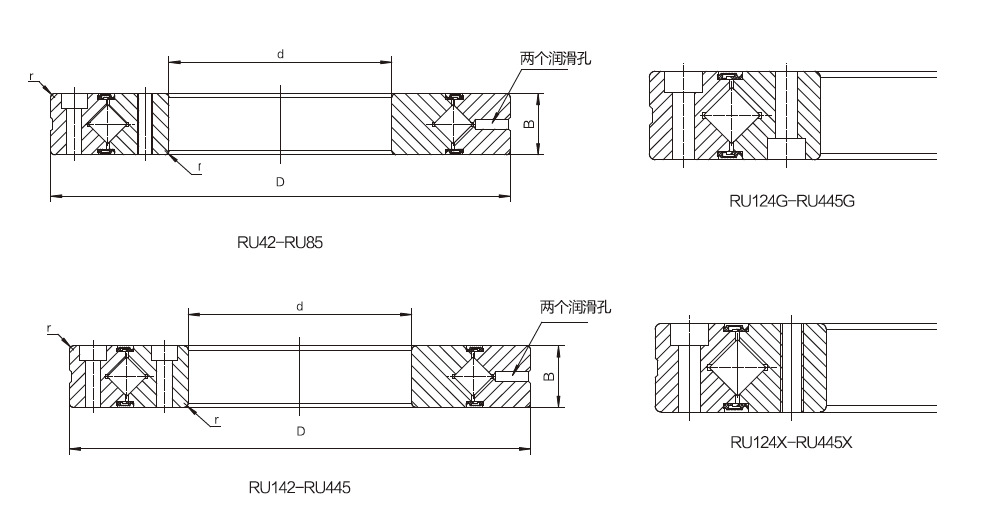

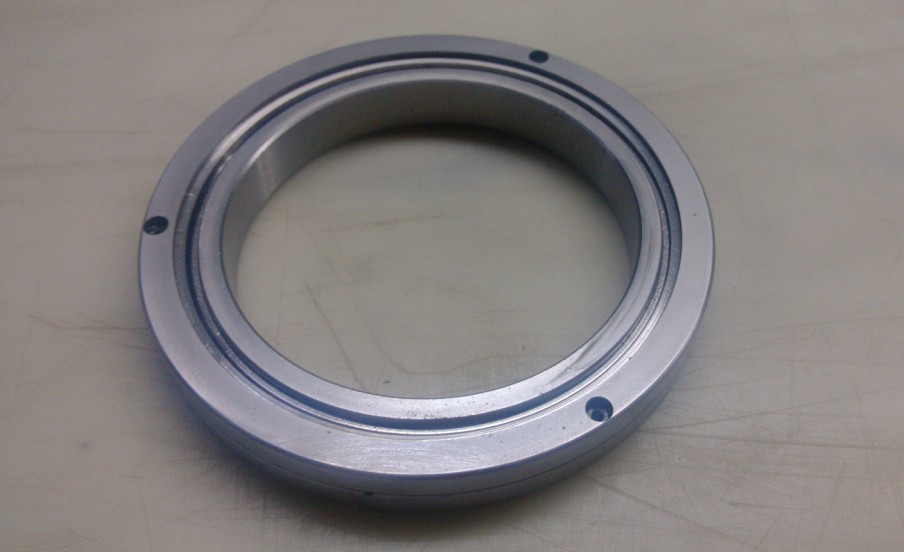

 RU型   RU  series（內、外環一體型）

此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

結構特點：交叉滾子軸承，是圓柱滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，且精度可達到P5、P4、P2級。因此適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。

旋轉精度：軸承中垂直排列的滾子間裝有隔離塊，防止了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子在一方接觸現象或鎖死現象。同時，因內圈（或外圈）是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。

使用特點：被分割的內環（或外環），在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。通過間隔保持器使?jié)L柱間的相互摩擦消失，防止?jié)L柱側倒，從而能獲得穩定的旋轉扭矩。由于滾柱為交叉排列，因此只用一套交叉滾柱軸承就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。

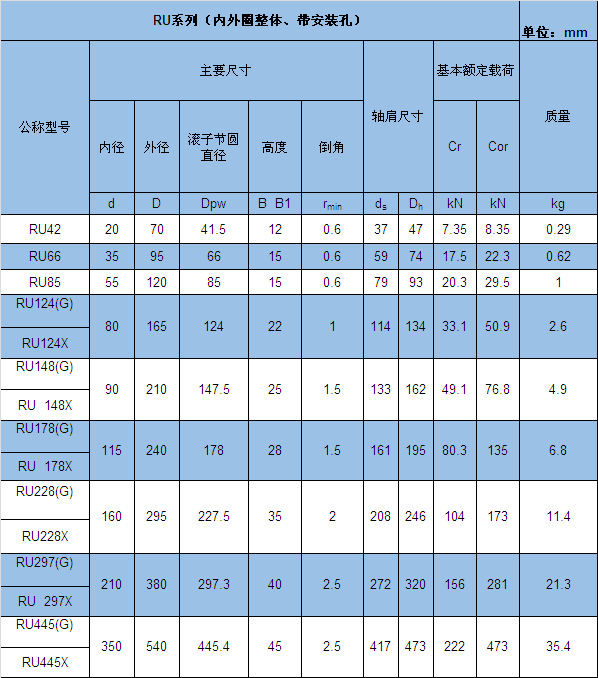

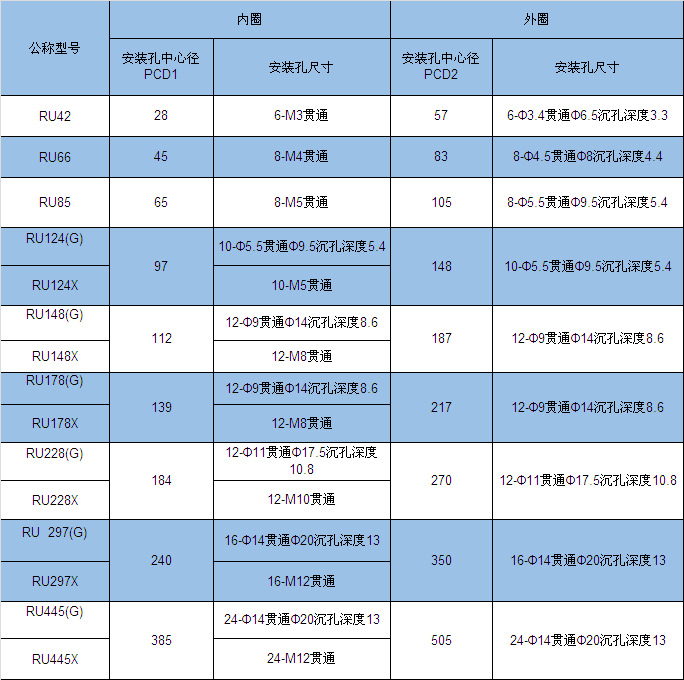

RU型交叉滾子軸承型號:

RU66UUCC0(CRBF3515),RU85UUCC0(CRBF5515),RU124GUUCC0(CRBF8022),RU124XUUCC0,

RU148GUUCC0,RU148XUUCC0,RU178GUUCC0,RU178XUUCC0,RU228UUCC0,RU297UUCC0,RU445UUCC0,

RU228XUUCC0,RU297XUUCC0,RU445XUUCC0,RU228GUUCC0,RU297GUUCC0,RU445GUUCC0
